技術分享丨加工中心如何正確選擇刀柄？
SNSTC 2025-04-18
刀柄是連接機床主軸與刀具的重要橋梁。雖然與整個加工中心的成本相比，刀柄成本顯得微不足道，但它是連接機床主軸和刀具的重要部件，選擇最合適的刀柄具有非常重要的意義。刀柄質量會對整個加工過程的加工效果產生重大影響?，F(xiàn)代大型高速加工設備越來越多地被應用到生產中，如何選擇合適的刀柄以適應逐漸提高的機床主軸轉速，加工出高精度的模具型面，顯得尤為重要。

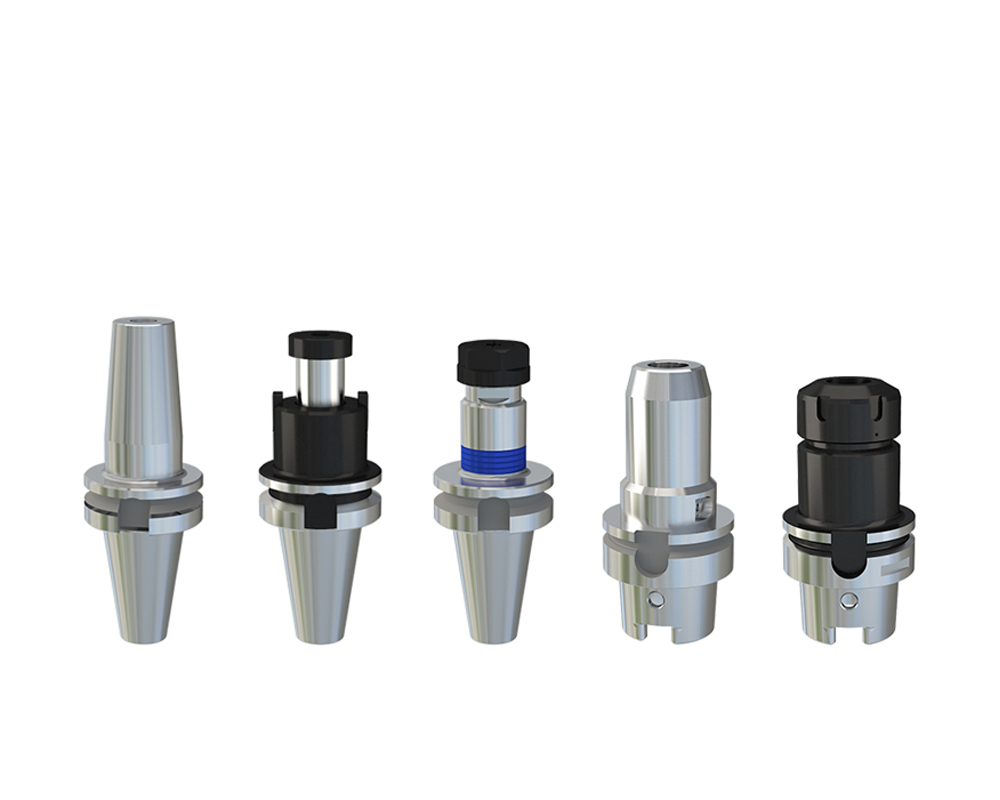

刀柄類型及特點
1. 液壓刀柄
液壓刀柄通過一個螺釘、活塞和套筒的配合來夾緊刀具。夾持力是通過螺釘轉動產生的液壓實現的。這種刀柄可以實現極高的徑向跳動精度（≤3μm）和重復夾緊精度（≤3μm）。由于刀具被夾持在一個液壓腔內，液壓刀柄還具有優良的減震效果，能夠避免刀具振動帶來的材料碰撞，從而提高工件表面質量和刀具壽命。液壓刀柄具有免維護、防灰塵、使用方便和夾持安全的特點。
2. 應力鎖緊式刀柄
應力鎖緊式刀柄通過多邊形孔的彈性形變來夾緊刀具。這種刀柄設計精巧，特別適用于高速加工。它的主要優勢在于細長的外形設計，能夠增加刀具的加工范圍，甚至可以夾持更短的切削刀具，從而降低用戶成本。市場上主要有兩種應力鎖緊式刀柄：一種是細長刀柄，適合靈活處理復雜加工任務；另一種是剛性刀柄，設計更粗大、硬度更高，能提供更好的加工質量。這種刀柄不需要外部夾持裝置，更換刀具只需幾秒鐘，非常適合頻繁更換刀具的加工用戶。
3. 通用刀柄
通用刀柄適用于輕型、中型和重型加工應用領域。它通過機械膨脹技術夾持刀具，類似于液壓刀柄的膨脹原理，但通過機械方式實現。這種刀柄具有振動阻尼的優勢，可以延長刀具壽命并提高工件表面拋光質量。通用刀柄的徑向跳動精度可達0.005毫米，價格相對較低，具有較高的性價比。它的特點是可以通過標準中間套筒實現靈活夾持，并通過內部長度調節螺釘實現精確的軸向長度調節。
4. 熱脹刀柄
熱脹刀柄利用熱脹冷縮的原理夾緊刀具。通過感應技術加熱刀柄，使刀具區域膨脹，插入刀具后冷卻，刀柄收縮并緊緊夾住刀具。這種刀柄具有很高的夾緊力，能夠承受很高的扭矩。熱脹刀柄的徑向跳動誤差精度可達3μm以下，設計小巧，但防振性能相對較差。
刀柄選擇的關鍵因素
加工需求：根據工件材料的可加工性和零件的配置選擇刀柄尺寸，確保刀柄能夠到達特定輪廓或特征。
機床特性：快速機床可選擇專為高速應用設計的刀柄，而重載加工機床則需選擇剛性更強的刀柄。
加工策略：高速切削（HSC）或高性能切削（HPC）應用需選擇低徑向跳動、動平衡良好的刀柄。
刀柄材質：通常采用合金鋼或碳鋼制造，需具備高強度和韌性。
刀柄冷卻方式：根據加工材料和刀具特性選擇內冷卻或外冷卻方式。
總結
選擇適合的刀柄系統沒有一個籠統的答案，因為這取決于生產的具體應用。了解所選刀柄的靜態和動態特點是基本要求。不同的刀柄系統在加工原理、設計和方式上各有不同，它們的優勢也不盡相同。一個剛性較高的刀柄并非適用于所有加工，一個非常適合高速加工的刀柄可能就不能滿足其他加工需求。因此，技術人員必須綜合考慮刀柄的各種特性，尤其是在高速運轉條件下的夾緊力、徑向跳動誤差精度及其動平衡質量，以降低刀具振動，確保加工質量和效率。
